![](/static/upload/image/20230806/1691301100603657.jpg)
特点和用途
用于需要测力信号转换为数字通讯信号、标准模拟输出信号及简单控制场合
模拟输出信号可以选择 4~20mA、0~±10 V
数字通讯接口可选择 RS485或者RS232
多种滤波调试模式,更容易获取目标值
供电及信号均有隔离处理,抗干扰能力强,数据采集和输出更稳定
可比较输出,峰值捕获,峰值比较输出
非砝码标定,TEDS自动校准
高速采样(最高1600次)、显示速度快
控制器电源采用隔离DC24V ±10%,供电更加安全稳定
35mm 标准工业导轨安装

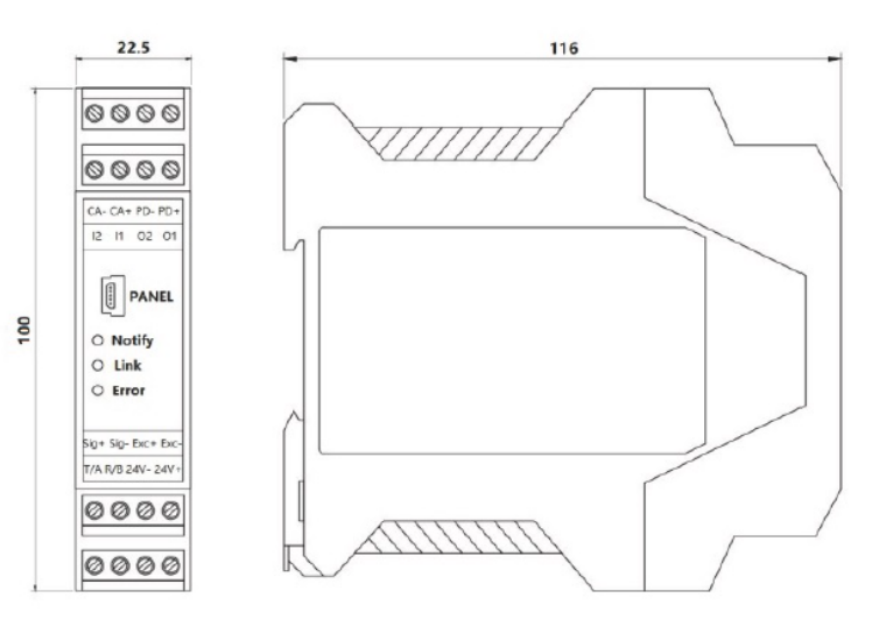

安装尺寸
参数表
参数 | Specifications | 技术指标/Technique |
显示窗口 | Display | 低功耗 LED 显示 |
开关量 | Switchin | switching:2switching input, 3 switching output(OC) |
输出线性 | Output linearity | <0.01% |
综合精度 | Accuracy | 优于0.01% |
A/D 转换速度 | A/D conversion speed | >100-400 次/秒 |
接受灵敏度 | Sensitivity | ±30 mV/V |
输入负载 | Limit load | 1~8 只350Ω传感器 |
满量程温度漂移 | Temp. effect on out | ≤10 ppm/℃ |
温度对零点漂移 | Temp. effect on zero balance (TKo) | ≤10 μ V/℃ |
电源供给 | Power supply | 24 ±10% VDC |
激励电压 | Excitation Voltage | 5 VDC |
工作温度范围 | Service Temperature Range | -40~85 ℃ |
单件重量 | Weight (G),approx. | 0.5 Kg |
整机功耗 | Power consumption | ≤8W |
受力方式
接线方式
