特点和用途
精度高、抗偏载能力强;
● 容易安装,IP66;
● 接受定制规格;
● 机器手臂精密控制、曲面研磨抛光,加工中心精雕加工、医疗设备精密测试;
● 应用领域:汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统

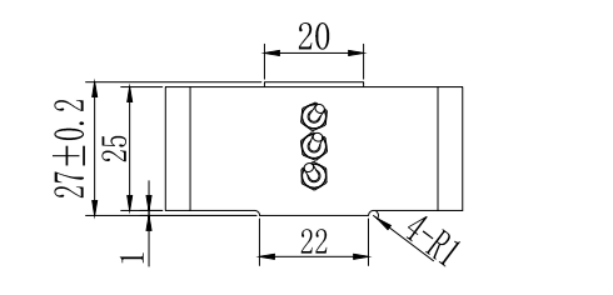

安装尺寸
参数表
额定量程 | Nomial load | Fx=Fy=5,10,20,30,50kg Fz=10,20,50,75,100kg |
输出灵敏度 | Rated output | 1±20%mV/V |
零点输出 | Zero balance | ±0.05mV/V |
非线性 | Non-linearity | 0.5%F.S. |
滞后 | Hysteresis | 0.5%FS. |
重复性 | Repeatability | 0.5%F.S |
互扰误差 | Interference error | 0.5% F.S. |
蠕变(30min) | Creep(30min) | 0.3%F.S. |
温度灵敏度漂移 | Temp. effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 780±20 Ω |
输出电阻 | Output impedance | 700±10 Ω |
绝缘电阻 | Insulation | ≥2000MΩ/50VDC |
激励电压 | Recommended excitation | 5-12V |
最大激励电压 | Maxmum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
材质 | Material | Stainless(不锈钢) |
电缆尺寸 | Cable size | 3-Ф2x2000mm |
防护等级 | IP class | IP66 |

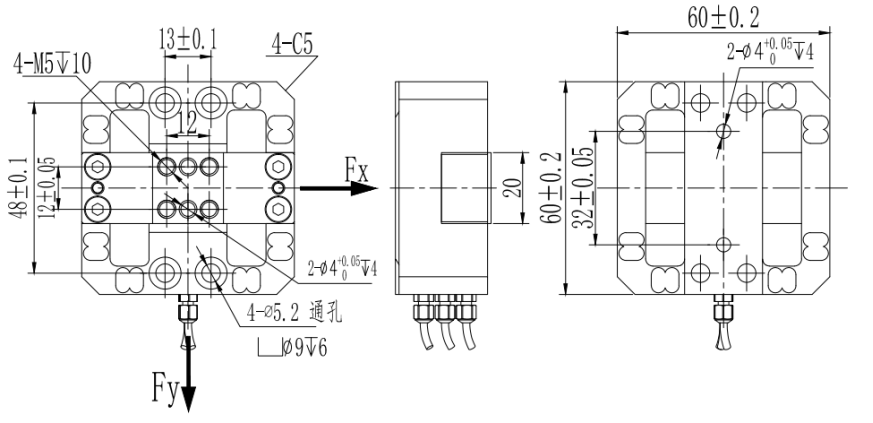

受力方向

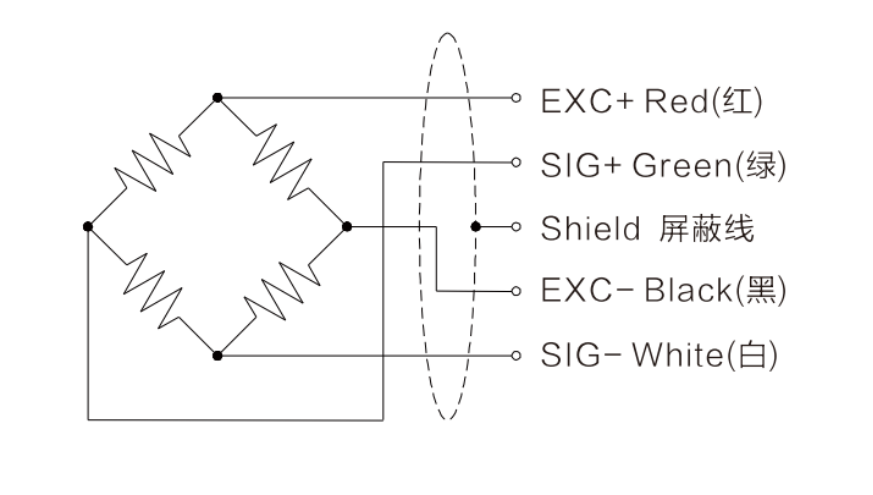

接线方式
