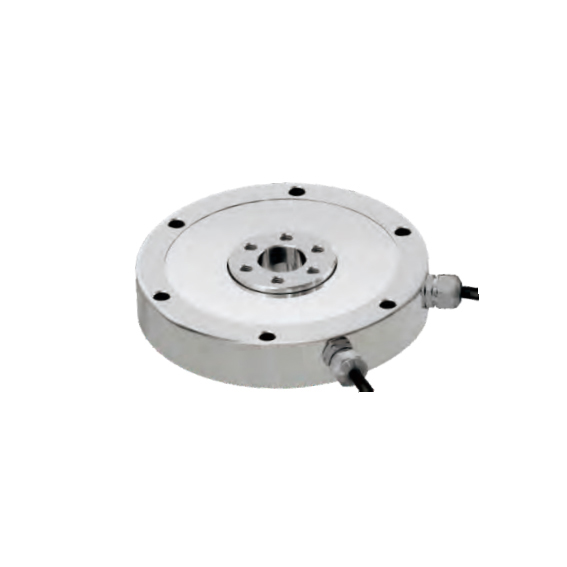

![](/static/upload/image/20230806/1691299840175331.jpg)
特点和用途
压扭复合力传感器;
两信号互扰误差小;
高度低、易于安装;
接受定制规格;
应用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统。

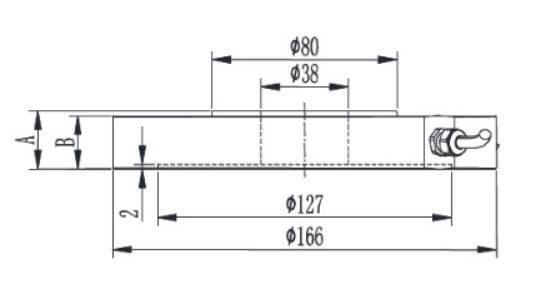

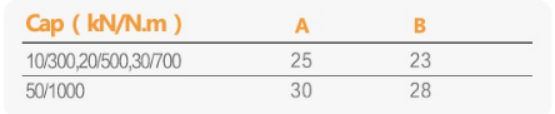

安装尺寸
参数表
额定量程 | Nomial load | F:10/20/30/50 kN M:300/500/700/1000 N.m |
输出灵敏度 | Rated output | 1.0±10% mV/V |
零点输出 | Zero balance | ±2% F.S. |
非线性 | Non-linearity | 0.1%F.S. |
滞后 | Hysteresis | 0.1%FS. |
重复性 | Repeatability | 0.1%F.S |
蠕变(30min) | Creep(30min) | 0.1%F.S. |
温度灵敏度漂移 | Temp. effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 780±20 Ω |
输出电阻 | Output impedance | 700±10 Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5-15V |
最大激励电压 | Maxmum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~40℃ |
工作温度范围 | Operation temp range | -20~75℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
材质 | Material | Stainless(不锈钢) |
电缆尺寸 | Cable size | Ф5x4000mm |
防护等级 | IP class | IP66 |
受力方向
接线方式
